Как диаметр и толщина стенки влияют на характеристики стальной трубы

Диаметр и толщина стенки — два основных параметра, от которых зависят прочность, масса, пропускная способность и сфера применения стальной трубы. При подборе горячекатаной бесшовной продукции важно учитывать оба показателя одновременно, поскольку одинаковый наружный диаметр еще не означает одинаковые рабочие свойства. Посмотреть ассортимент таких труб с различными размерами можно на сайте https://utmk.bg/hot-rolled, где представлена горячекатаная бесшовная стальная трубная продукция. Ошибка даже в нескольких миллиметрах при выборе стенки может привести к лишнему весу конструкции или, наоборот, к недостаточной прочности при высоком давлении.

Что определяет диаметр трубы

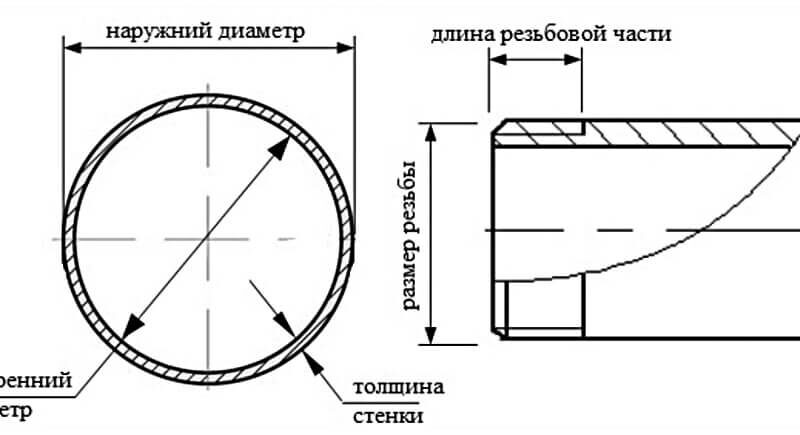

Под диаметром чаще всего понимают наружный размер трубы, однако при проектировании трубопроводов большое значение имеет и внутренний диаметр. Именно он определяет площадь проходного сечения и влияет на объем жидкости или газа, который способен пройти через трубопровод за определенное время.

При одинаковой толщине стенки увеличение наружного диаметра дает несколько результатов:

• растет площадь внутреннего сечения;
• увеличивается потенциальная пропускная способность;
• повышается масса одного метра трубы;
• изменяется устойчивость изделия к изгибу;
• возрастает количество металла, необходимого для производства.

Например, увеличение внутреннего диаметра в два раза повышает площадь проходного сечения примерно в четыре раза. Однако реальный расход среды зависит также от давления, скорости потока, длины трубопровода и шероховатости внутренней поверхности.

Как толщина стенки влияет на прочность

Толщина стенки особенно важна для труб, которые работают под внутренним давлением или подвергаются значительным механическим нагрузкам. Чем больше этот показатель при одинаковом наружном диаметре, тем меньше внутренний проход, но выше запас прочности изделия.

При выборе стенки обычно учитывают:

1. расчетное рабочее и максимальное давление;
2. температуру транспортируемой среды;
3. марку и предел текучести стали;
4. возможные ударные и вибрационные нагрузки;
5. запас на коррозионный износ.

Например, труба наружным диаметром 108 мм со стенкой 4 мм имеет внутренний диаметр около 100 мм. Если увеличить стенку до 8 мм, внутренний диаметр уменьшится примерно до 92 мм. Одновременно возрастут масса и способность трубы выдерживать нагрузку.

Почему нельзя выбирать параметры отдельно

На практике распространенная проблема — подбор трубы только по наружному диаметру. Два изделия диаметром 159 мм могут заметно отличаться по характеристикам, если одно имеет стенку 5 мм, а другое 12 мм.

Соотношение диаметра и стенки влияет на жесткость трубы. Тонкостенные изделия при большом диаметре легче, но чувствительнее к локальным вмятинам и внешнему давлению. Толстостенные варианты тяжелее и дороже, зато лучше подходят для систем с высокой механической нагрузкой.

Поэтому инженерный расчет должен учитывать не только размеры, но и реальные условия эксплуатации. Избыточная толщина также не всегда оправдана: она увеличивает расход стали, стоимость перевозки и нагрузку на опорные конструкции.

Как размеры влияют на массу трубы

Масса одного погонного метра напрямую связана с наружным диаметром и толщиной стенки. Чем больше металла приходится на поперечное сечение, тем тяжелее изделие.

Для стальных труб с плотностью стали около 7 850 кг/м³ увеличение толщины стенки даже на несколько миллиметров может заметно изменить общий вес партии. Это особенно важно при строительстве протяженных трубопроводов, металлоконструкций и промышленных систем.

Перед закупкой необходимо проверить:

• массу одного метра;
• общую массу требуемого объема;
• допустимую нагрузку на опоры;
• возможности транспорта и подъемного оборудования.

Такой расчет помогает избежать ситуации, когда выбранная труба соответствует требованиям по прочности, но существенно усложняет монтаж из-за чрезмерного веса.

Как подобрать оптимальное сочетание размеров

Оптимальная труба должна иметь достаточную прочность без неоправданного увеличения металлоемкости. Для напорных систем сначала определяют необходимый проход и рабочее давление, после чего выбирают наружный диаметр и расчетную толщину стенки с учетом характеристик стали.

Важно также учитывать допуски по размерам, предусмотренные стандартом производства. Фактический диаметр и толщина могут немного отличаться от номинальных значений, поэтому в ответственных системах нельзя ориентироваться только на указанное название типоразмера.

Правильно подобранные диаметр и толщина стенки обеспечивают баланс между пропускной способностью, прочностью, массой и стоимостью стальной трубы. Для обычных конструкций чрезмерно толстая стенка приводит к лишним затратам, а для трубопроводов под давлением недостаточная толщина уже становится вопросом надежности и безопасности. Поэтому размеры трубы должны определяться расчетом с учетом нагрузки, давления, температуры, марки стали и условий будущей эксплуатации.
